Garantir a estabilidade e segurança de uma rodovia depende diretamente do controle de compactação do solo durante a terraplenagem. Entre os ensaios utilizados para verificar a qualidade do solo compactado, o método do frasco de areia é um dos mais práticos e confiáveis, sendo amplamente usado em obras de construção e pavimentação.
Neste artigo, você aprenderá o que é o teste de compactação em obras, por que ele é essencial, e como realizar o método do frasco de areia passo a passo, com explicações claras para facilitar a aplicação.
O Que é o Teste de Compactação em Obras?
A compactação do solo é o processo de reduzir os vazios presentes entre as partículas do solo, aumentando sua densidade e resistência. Para garantir que essa compactação atenda às especificações técnicas, são realizados ensaios como o do frasco de areia, que verifica a densidade do solo diretamente no campo.
Este método mede o volume de um buraco escavado no solo e calcula a densidade seca do solo com base no peso do material escavado. Os resultados são comparados aos valores de referência obtidos em laboratório (como no ensaio Proctor), garantindo que o solo foi compactado adequadamente.
Por Que o Método do Frasco de Areia é Importante?
O método do frasco de areia é amplamente utilizado por sua precisão e simplicidade. Além disso, ele é fundamental para:
- Garantir a segurança estrutural: A compactação adequada previne recalques e falhas no pavimento.
- Assegurar a conformidade técnica: Os resultados do ensaio confirmam que o solo atende aos parâmetros exigidos no projeto.
- Controle de qualidade: O teste permite monitorar a execução da obra em tempo real, corrigindo problemas imediatamente.
Materiais Necessários para o Ensaio
Antes de iniciar o teste, é essencial reunir os seguintes equipamentos e ferramentas:
- Frasco de areia: Equipado com válvula e funil.
- Areia padronizada: Deve ser seca e de granulometria uniforme.
- Placa metálica: Com orifício central para posicionamento sobre o buraco.
- Balança de precisão: Para pesar o frasco e o solo escavado.
- Régua, espátula e colher de pedreiro: Para escavar e medir o solo.
- Recipiente: Para armazenar o solo escavado.

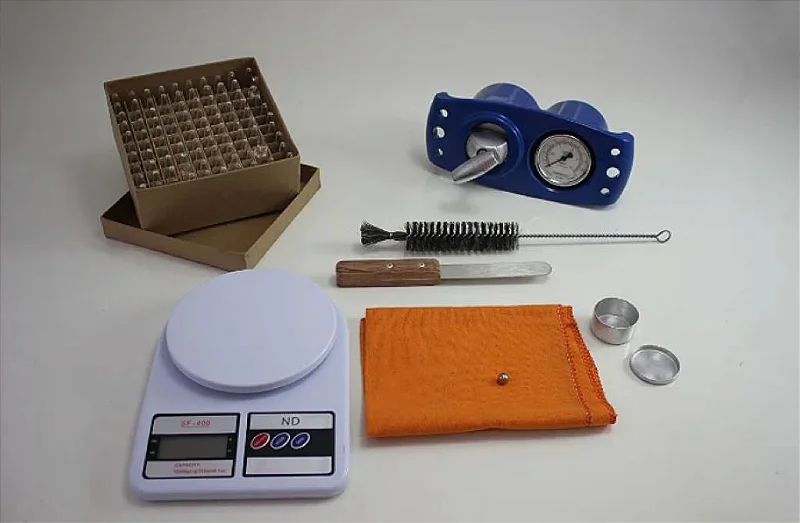

- Aparelho Speedy: Utilizado para medir rapidamente a umidade do solo retirado do buraco.
Por que usar o Aparelho Speedy?
O Speedy é um dispositivo portátil que mede a umidade do solo através de uma reação química entre o solo e o carbureto de cálcio. Ele é ideal para ensaios de campo, pois oferece resultados rápidos e confiáveis, permitindo calcular a densidade seca de forma precisa.
Passo a Passo do Método do Frasco de Areia
Abaixo, detalhamos cada etapa para realizar o teste de compactação em obras utilizando o frasco de areia.
1. Escolha e Limpeza do Local
- Escolha um ponto representativo do solo compactado.
- Limpe a área, removendo qualquer material solto, como pedras e detritos, para evitar interferências nos resultados.
2. Escavação do Buraco
- Faça um buraco de forma cilíndrica, com cerca de 10 a 15 cm de profundidade e dimensões regulares.
- Use ferramentas adequadas para garantir que o buraco não tenha paredes irregulares.
- Recolha todo o solo removido e armazene-o em um recipiente limpo.
3. Pesagem do Frasco Cheio de Areia
- Pese o frasco cheio de areia seca utilizando uma balança de precisão.
- Anote este valor como o Peso Inicial do Frasco (P1).
4. Preenchimento do Buraco com Areia
- Posicione a placa metálica com orifício central sobre o buraco.
- Coloque o frasco de areia sobre a placa e abra a válvula, permitindo que a areia preencha o buraco e o funil.
- Quando o fluxo de areia parar, feche a válvula.
5. Pesagem do Frasco Após o Ensaio
- Pese novamente o frasco com a areia remanescente.
- Anote este valor como o Peso Final do Frasco (P2).
- O peso da areia que preencheu o buraco será dado por P1 – P2.
6. Pesagem do Solo Escavado
- Pese o solo que foi retirado do buraco, já seco, utilizando a balança de precisão.
- Este valor será usado para calcular a densidade do solo.
Cálculo do Ensaio: Passo a Passo
1. Descubra quanto de areia preencheu o buraco:
- Primeiro, pese o frasco cheio de areia antes de começar o teste.
- Depois, pese o mesmo frasco após preencher o buraco.
- Subtraia o peso do frasco cheio pelo peso do frasco após o teste. O resultado é o peso da areia que entrou no buraco.
2. Converta o peso da areia em volume do buraco:
- Para isso, você divide o peso da areia que encheu o buraco pela densidade da areia (essa informação é fornecida pelo fabricante).
- O resultado será o volume do buraco, ou seja, o espaço que o solo ocupava.
3. Calcule a densidade do solo seco:
- Pese o solo que você escavou do buraco.
- Use o aparelho Speedy (ou outro método confiável) para descobrir a quantidade de água que tinha nesse solo, ou seja, sua umidade.
- Com o peso do solo e o valor da umidade, calcule o peso do solo seco. Para isso, divida o peso total do solo pelo fator “1 + umidade” (convertida em decimal). Por exemplo, se a umidade for 10%, divida por 1,1.
Agora você já tem o peso do solo seco.
- Finalmente, divida o peso do solo seco pelo volume do buraco. O resultado será a densidade seca do solo.
Exemplo Prático
- Peso do frasco cheio de areia: 5,0 kg.
- Peso do frasco após o teste: 4,6 kg.
- Peso da areia que entrou no buraco: 5,0 – 4,6 = 0,4 kg.
- Densidade da areia: 1,5 kg/L.
- Volume do buraco: 0,4 ÷ 1,5 = 0,27 L (ou 270 cm³).
- Peso do solo escavado: 0,8 kg.
- Umidade do solo: 10% (ou 0,10 em decimal).
- Peso do solo seco: 0,8 ÷ (1 + 0,10) = 0,8 ÷ 1,1 = 0,73 kg.
- Densidade seca do solo:
- Peso do solo seco ÷ Volume do buraco = 0,73 ÷ 0,27 = 2,7 kg/L.
O Que Fazer com Esse Valor?
Compare a densidade seca que você calculou com o valor exigido no projeto, geralmente obtido no ensaio Proctor.
- Se o valor for igual ou maior, a compactação está boa.
- Se for menor, será necessário recompensar e compactar novamente o solo.
Esse método garante que o solo está adequado para suportar a rodovia de forma segura e durável.
Análise dos Resultados
Os resultados obtidos no ensaio do frasco de areia devem ser comparados aos valores de referência, como a densidade máxima obtida no ensaio Proctor. Se a densidade do solo em campo estiver abaixo da especificação, será necessário recompensar e compactar novamente a área.
Dicas Práticas para Realizar o Ensaio
- Use areia completamente seca: A umidade na areia pode comprometer os resultados.
- Faça calibrações prévias: Antes de começar, teste o frasco para saber o volume exato que a areia ocupa no funil.
- Mantenha registros detalhados: Documente cada etapa do ensaio para facilitar análises posteriores.
FAQ: Perguntas Frequentes
1. O método do frasco de areia pode ser usado em solos argilosos?
Sim, ele é adequado para solos argilosos, mas pode ser menos eficaz em solos saturados ou arenosos devido à dificuldade de escavação e medição precisa.
2. Qual é a precisão do método do frasco de areia?
Se realizado corretamente, o método oferece resultados confiáveis e de alta precisão, sendo amplamente aceito em obras rodoviárias.
3. A areia usada no ensaio pode ser reutilizada?
Sim, desde que seja seca e limpa, a areia pode ser reutilizada para outros testes.
4. Existe uma norma técnica que regula o método?
Sim, no Brasil, o ensaio é regulamentado pela NBR 7185 (ABNT).
5. O que fazer se o resultado obtido estiver abaixo do especificado?
Caso o solo não atenda às especificações, ele deverá ser recompensado e compactado novamente até alcançar os valores desejados.
Conclusão
O teste de compactação em obras usando o método do frasco de areia é uma ferramenta essencial para garantir a qualidade e segurança de rodovias e outras estruturas de engenharia. Com um passo a passo simples e materiais acessíveis, este ensaio pode ser aplicado em campo para monitorar a execução da obra em tempo real.
Se você trabalha com construção ou está envolvido em projetos rodoviários, dominar este método é uma habilidade indispensável. Compartilhe este artigo com sua equipe e aplique o conhecimento adquirido para melhorar a eficiência e a qualidade das suas obras!
